Bơm hút chân không vòng dầu là gì? Ứng dụng của bơm thế nào?

Bơm hút chân không vòng dầu là một trong những dòng máy bơm công nghiệp. Bơm được sử dụng rộng rãi trong các ngành công nghiệp đóng gói, thực phẩm, luyện kim, y tế,.... Vậy bơm hút chân không vòng dầu là gì? Bơm có ứng dụng nào? Cùng tìm hiểu chi tiết trong bài viết: “Tổng hợp kiến thức về bơm hút chân không vòng dầu” nhé.

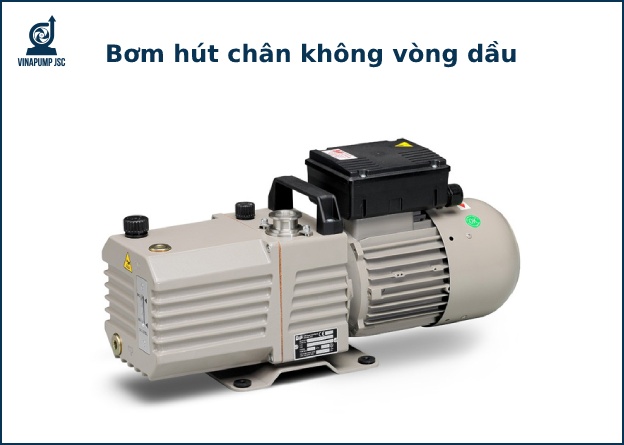

1. Bơm hút chân không vòng dầu là gì?

Máy bơm hút chân không vòng dầu là dòng máy bơm hút chân không kiểu rotor (rô to) cánh gạt được xếp vào nhóm các loại máy bơm hút chân không có áp lực cao. Thiết kế rotor cánh gạt được đặt lệch tâm so với stator sao cho bề mặt của rotor sát với lòng stator. Cấu tạo của bơm hút chân không vòng dầu khá phức tạp nhất so với các loại khác, với hơn 400 chi tiết linh kiện lớn nhỏ khác nhau lắp ghép thành.

Bơm hút chân không vòng dầu là loại bơm chân không sử dụng để tạo chân không cho nhiều ứng dụng sản xuất trong các ngành công nghiệp và ứng dụng trong đời sống. Sử dụng bơm chân không nhằm đáp ứng các yêu cầu hút chân không tạo môi trường chân không cho các ngành sản xuất. Bơm chân không vòng dầu là loại bơm hút chân không công nghiệp sử dụng dầu bơm chân không trong quá trình làm mát và làm kín để tạo môi trường chân không khi sản xuất.

Đọc thêm: Bơm chân không vòng nước: cấu tạo và nguyên lý hoạt động

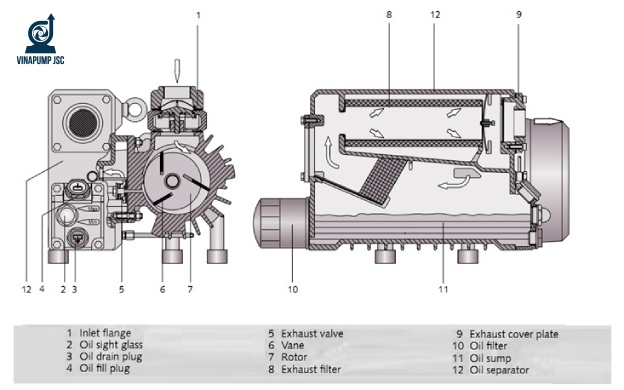

2. Cấu tạo của bơm hút chân không vòng dầu

Theo TruyenHD ,Cấu tạo chung của bơm hút chân không vòng dầu kiểu rotor cánh gạt bao gồm những đặc điểm sau:

- Rotor được thiết kế lệch tâm với stator (buồng bơm). Thiết kế dạng này tạo nên sự khác biệt rõ rệt nhất so với các loại máy bơm hút chân không kiểu trục vít hay kiểu Piston,…

- Cánh gạt (cánh bơm): cánh gạt dùng trong bơm hút chân không vòng dầu được chế tạo bằng nhựa composite với khả năng chịu nhiệt tốt, chịu độ mài mòn và độ bền cơ học cao. Cánh gạt thường được đặt trong các rãnh của rotor.

- Van xả một chiều bơm hút chân không và van một chiều cổng hút.

- Các bộ lọc: Lọc dầu tách, lọc dầu cổng xả và lọc gió cổng hút.

- Khớp nối bơm hút chân không: đóng vai trò là bộ phận dẫn động từ động cơ đến rotor bơm của máy.

- Bộ phận tản nhiệt dầu.

- Dầu bơm hút chân không: dầu có tác dụng bôi trơn, làm mát và làm kín. Sử dụng dầu bơm hút chân không trong máy bơm chân không để giúp tạo độ chân không cao hơn so với các loại bơm khác như: bơm hút chân không vòng nước và bơm hút chân không khô.

- Một số bộ phận quan trọng khác như gioăng, phớt, ống dẫn dầu,…có tác dụng hỗ trợ quá trình bơm bút tạo chân không, tăng áp suất bơm.

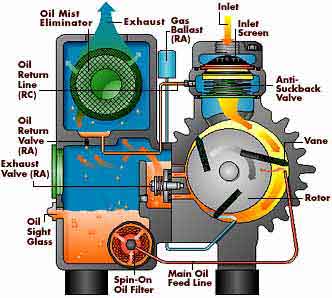

3. Nguyên lý hoạt động của bơm hút chân không vòng dầu

Theo cấu tạo của bơm chân không vòng dầu có rotor được đặt lệch tâm sao cho rotor sát với lòng Stator. Cấu tạo này của bơm sẽ ngăn chặn không khí từ bên cổng xả lọt sang bên cổng hút mang đến áp suất chân không trong quá trình làm việc.

Khi bơm chân không vòng dầu hoạt động, rotor sẽ quay với tốc độ cao để cánh gạt bơm chân không hoạt động và vét vào bề mặt lòng stator để tạo thành ngăn khí giữa các cánh bơm chân không. Khi cánh bơm chân không thứ nhất bắt đầu đi qua cổng hút chân không sẽ hút theo không khí trong môi trường cần hút chân không. Dòng không khí được hút vào này sẽ bị kéo dãn đến vãn thứ hai đi qua.

Dòng khí kéo theo sẽ tiếp tục được nén cho đến khi van mở ra ngoài có áp suất bằng áp suất khí quyển. Lúc này, dầu sẽ được hút vào bơm để làm mát và bôi trơn, sau đó sẽ được đẩy ra ngoài cổng xả lẫn với dòng khí. Không khí được kéo theo sẽ được nén cho khi van xả mở ra ngoài với áp suất khí quyển. Dầu chân không sẽ được hút vào bơm để làm mát và bôi trơn sau đó được đẩy ra ngoài cổng xả cùng với dòng khí.

Tại cổng xả có lọc tách dầu bơm chân không chặn lại, dầu sẽ được chặn lại đồng thời các bụi, cặn cùng không khí sẽ được đẩy ra ngoài. Quá trình bơm hút chân không được hoạt động theo chu trình đến khi áp suất chân không đạt tiêu chuẩn tối đa theo thông số kỹ thuật của bơm.

Với cấu tạo và nguyên lý hoạt động đơn giản cùng thiết kế nhỏ gọn, độ bền tốt và dải lưu lượng hút rộng của bơm chân không vòng dầu sẽ đáp ứng được có các ứng dụng phổ biến của các ngành công nghiệp sản xuất.

4. Ứng dụng của bơm hút chân không vòng dầu

Với khả năng tạo được độ áp suất chân không cao, bơm hút chân không vòng dầu được sử dụng phổ biến trong các ứng dụng sản xuất công nghiệp:

- Ứng dụng hút chân không trong định hình sản phẩm nhựa,

- Bơm chân không trong hút chân không trong công nghiệp điện tử,

- Ứng dụng bơm chân không trong sản xuất không trong công nghiệp thực phẩm,

- Bơm chân không cho hệ thống chân không trong bệnh viện, y tế,

- Ứng dụng bơm chân không trong sản xuất kính, hút chân không trong sản xuất gốm sứ,…

-....

Tìm hiểu thêm "Tại sao cần sử dụng bơm hút chân không trong thực phẩm"

5. Những lưu ý khi sử dụng bơm hút chân không vòng dầu

- Chọn mua dầu bơm chân không chính hãng chất lượng.

- Sử dụng dầu chân không cho bơm chân không vòng dầu cần có các phụ kiện bơm chân không đi kèm: lọc dầu bơm chân không, lọc tách dầu bơm chân không.

- Chú ý không để dầu quá cạn, cần thay dầu bơm chân không định kỳ

- Bơm chân không làm việc đúng công suất, tránh để bơm hoạt động quá tải, quá nhiệt.

Từ những kiến thức về cấu tạo, nguyên lý hoạt động, ứng dụng trong công nghiệp, Vinapumpjsc hy vọng đã cung cấp cho bạn những thông tin hữu ích về bơm hút chân không vòng dầu. Liên hệ hotline 0936 250 333 hoặc email: Sale@vinapumpjcs.com để được tư vấn nhé.
