Bơm khoang lũy tiến ( Progressing Cavity Pumps ) hay bơm trục vít là một loại bơm thể tích yếu được sử dụng để xử lý chất lỏng có độ nhớt cao và các ứng dụng bơm khó. Chúng còn được gọi là bơm khoang, bơm khoang lũy tiến, bơm trục vít khoang lũy tiến hoặc bơm trục vít lệch tâm. Vì máy bơm chuyển chất lỏng bằng sự tiến triển của các khoang riêng biệt cố định thông qua máy bơm khi rôto quay, nên nó được gọi là bơm khoang lũy tiến. Nó là một máy bơm đa năng có nhiều ứng dụng khác nhau để xử lý chất lỏng mài mòn, độ nhớt cao. Trong bài viết này, chúng ta sẽ cùng nhau tìm hiểu nguyên lý hoạt động, thiết kế, ứng dụng, ưu điểm và nhược điểm của Bơm Khoang lũy tiến.
Hoạt động của bơm khoang lũy tiến
Bơm khoang lũy tiến bao gồm một rôto xoắn ốc và một stato xoắn kép. Chất lỏng bơm đi vào máy bơm thông qua vòi hút đầu vào. Sau đó, chất lỏng được đưa vào một vỏ bọc dài có rôto xoắn ốc và cụm stato. Khi rôto quay và tiếp xúc với bề mặt stato, một loạt các khoang nhỏ được tạo ra ở giữa. Chất lỏng bơm được di chuyển qua các khoang này và cuối cùng được đẩy ra ngoài qua cửa xả. Các khoang bịt kín là nguyên nhân chính của việc truyền chất lỏng.
Máy bơm khoang lũy tiến không được phép chạy khô vì nhiệt do rôto và stato tạo ra có thể gây hỏng máy bơm. Chúng là những máy bơm tự mồi với áp suất mỗi tầng cao hơn và lực hút cao. Lý thuyết làm việc của máy bơm khoang lũy tiến được phát minh bởi René Moineau, nhà tiên phong của ngành hàng không, vào năm 1930.
Thiết kế bơm khoang lũy tiến
Các cánh quạt của máy bơm thường được làm bằng Thép với lớp phủ bề mặt cứng mịn và stato thường được làm bằng chất đàn hồi đúc bên trong thân ống kim loại. Các khoang phức tạp được hình thành trong lõi đàn hồi của stato. Các cánh tay liên kết và vòng bi có góc cạnh cho phép rôto quay quanh bề mặt bên trong của stato. Có hai thiết kế stato trong bơm khoang. Chúng có tường bằng nhau và không có tường bằng nhau. Thiết kế stato có thành không bằng nhau có độ dày thành của chất đàn hồi lớn hơn ở các đỉnh. Do khả năng biến dạng của stato dưới áp suất tăng lên, các chất rắn có kích thước lớn có thể đi qua các thiết kế có thành không bằng nhau.

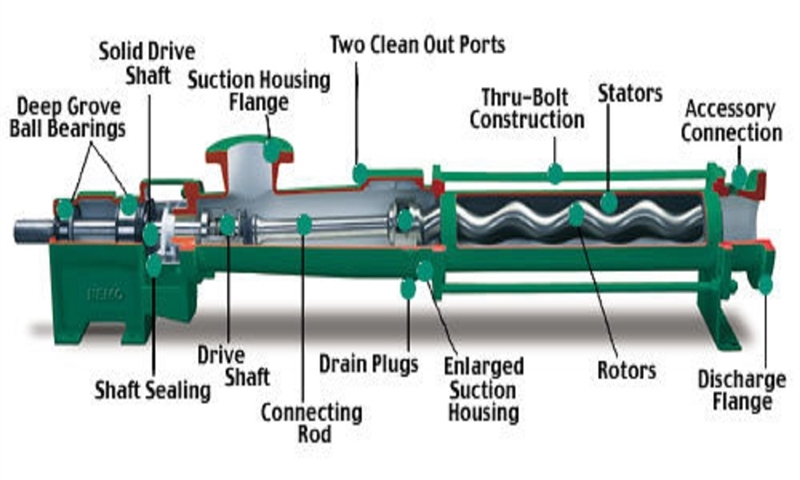

Bơm khoang lũy tiến điển hình
Các bộ phận khác của máy bơm như thân máy bơm, khớp nối, bộ dẫn động, khớp nối, thanh nối, ổ trục, vòng đệm, đệm kín, v.v. là chung cho tất cả các loại máy bơm.
Ứng dụng của bơm khoang lũy tiến
Máy bơm khoang tiến bộ được sử dụng trong nhiều ngành công nghiệp đặc biệt để xử lý chất lỏng và bùn có độ nhớt cao. Một số ứng dụng phổ biến của máy bơm Bơm khoang lũy tiến là:
- Bơm nước thải và bùn
- bơm dầu
- Bơm vữa hoặc xi măng
- Bơm thức ăn và nước uống
- bơm bùn than
- Bơm nước giếng năng lượng hạn chế
- khai thác bùn bơm
- Bơm hóa chất nhớt
- sàng lọc dòng chảy bão
- Chuyển sơn, vecni
- Khoan định hướng mỏ dầu
- Bơm mỹ phẩm, kem và nước thơm
- Bơm nhiên liệu diesel hàng hải
- Bơm dầu bôi trơn
Chuyển trái cây và rau nhạy cảm với cắt
Cụ thể, chúng được sử dụng cho mục đích bơm, định lượng và định lượng hóa chất, vật liệu nhạy cảm với lực cắt và chất lỏng nhớt nặng. Các ngành công nghiệp sử dụng thường xuyên máy bơm khoang lũy tiến là:
- nước thải công nghiệp
- Ngành Dầu Bôi Trơn
- Công nghiệp sản xuất hóa chất
- ngành xi măng
- Hệ thống xử lí nước thải
- Ngành thực phẩm và đồ uống
- Ngành công nghiệp giấy và bột giấy
- Công nghiệp khoan dầu
- Sản xuất xăng dầu, vv
Ưu điểm của máy bơm khoang lũy tiến
Máy bơm khoang lũy tiến có một số ưu điểm như
- Chúng thích hợp cho chất rắn và các phương tiện khó khăn khác.
- Chúng có thể dễ dàng xử lý chất lỏng đa pha, chất lỏng cuốn theo không khí và chất lỏng mài mòn.
- Họ cung cấp độ chính xác tốt trong định lượng.
- Máy bơm PC có thể cung cấp dòng chảy xung nhịp thấp, nhẹ nhàng và liên tục.
- Chúng tự mồi
- Họ không tạo khóa hơi.
- Chúng có khả năng hút cao.
- Chính xác để hoạt động như một máy bơm định lượng.
- Xoay ngược và dòng chảy là có thể.
- Hoạt động yên tĩnh.
- Máy bơm PC có thể được vận hành theo chiều dọc.
Nhược điểm của máy bơm khoang lũy tiến
Tuy nhiên, có những nhược điểm nhất định của máy bơm khoang :
- Máy bơm PC không thể chạy khô. bơm cần một lớp chất lỏng bôi trơn cho hoạt động của họ.
- Bơm thường chuyển động chậm với lượng dòng chảy ít hơn.
- Khả năng bơm của họ bị hạn chế. nó có thể bơm lên đến một khoảng cách hạn chế.
- Khi xảy ra trượt giữa rôto và stato, hiệu quả giảm đáng kể.
Câu hỏi thường gặp về máy bơm khoang lũy tiến
Máy bơm khoang tiến bộ có thể bơm nước không?
Máy bơm khoang lũy tiến thường được sử dụng cho các chất lỏng cực kỳ nhạy cảm và có độ nhớt cao như bùn. Đối với chất lỏng ít nhớt hơn như nước, máy bơm PC thường không được sử dụng.
Máy bơm khoang lũy tiến có đảo ngược được không?
vâng, máy bơm khoang lũy tiến có thể hoạt động theo cả hai hướng với hiệu quả như nhau.
Máy bơm khoang lũy tiến có thể chạy khô không?
Không, Bơm Khoang Tiến bộ không thể chạy khô. Nếu chạy khô thì nhiệt sinh ra sẽ làm hỏng stato. Đó là lý do tại sao các thiết bị bảo vệ chạy khô như đầu dò nhiệt độ stato được sử dụng.
Làm thế nào để bạn mồi một máy bơm khoang lũy tiến?
Máy bơm PC thường là máy bơm tự mồi. Việc mồi máy bơm khoang có thể được thực hiện bằng cách đổ đầy máy bơm với môi trường được chuyển. Việc mồi máy bơm là điều cần thiết để bôi trơn thích hợp cho stato cao su.
