Các kích thước tủ điện cơ bản. Hướng dẫn chọn tủ điện phù hợp

Tủ điện là một phụ kiện chuyên dụng dùng để chứa những thiết bị điện như công tắc, biến áp, biến thế... trong các nhà máy, công trình... Tủ điện thường có hình dạng chữ nhật hoặc hình vuông, tùy theo nhu cầu sử dụng của khách hàng.

Bạn có thể quan tâm

- Máy phát điện một chiều là gì? Nguyên lý làm việc của máy phát điện một chiều

- Biến tần là gì? Các loại biến tần phổ biến và cách sử dụng chuẩn

Các kích thước tủ điện công nghiệp

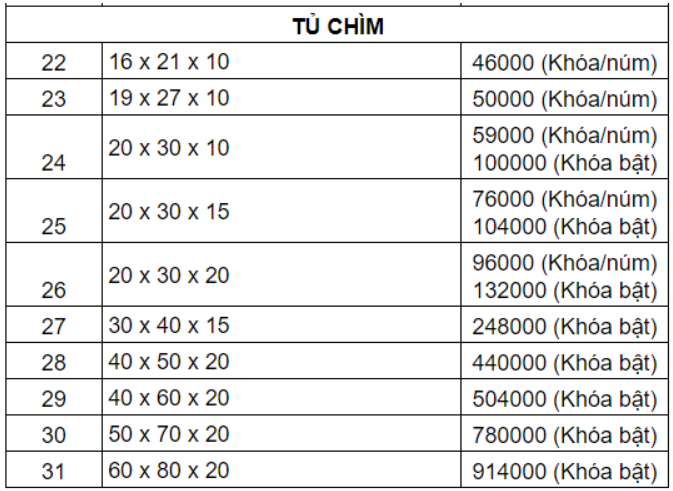

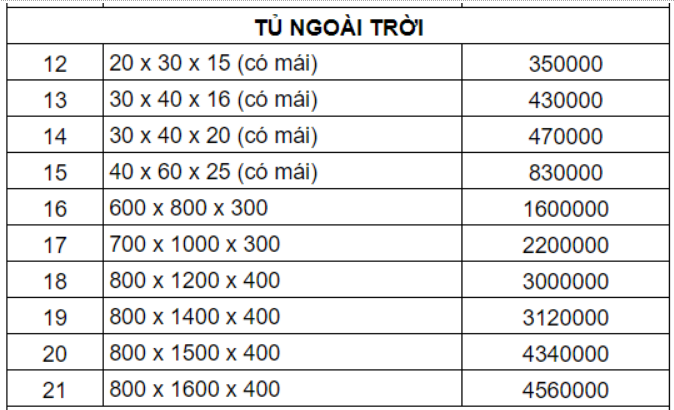

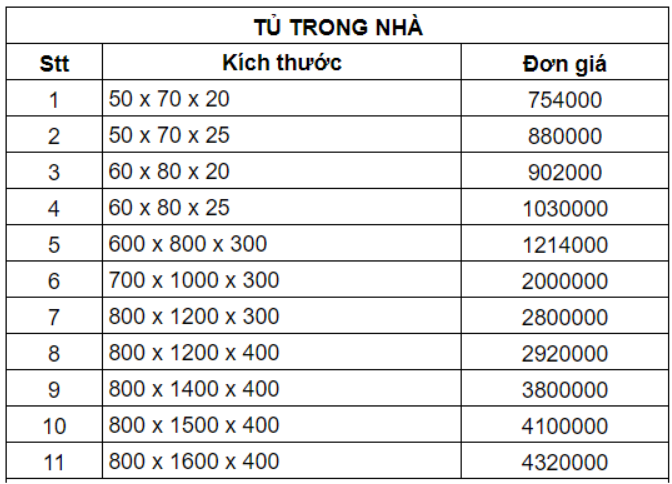

Dựa vào từng ứng dụng thực tế, tủ điện được chia ra thành tủ điện trong nhà, tủ điện ngoài trời, tủ điện chìm. Kích thước từ đó mà cũng có phần khác nhau. Cùng tìm hiểu chi tiết hơn về thông số cùng bảng giá tham khảo nhé.

Các loại tủ điện công nghiệp

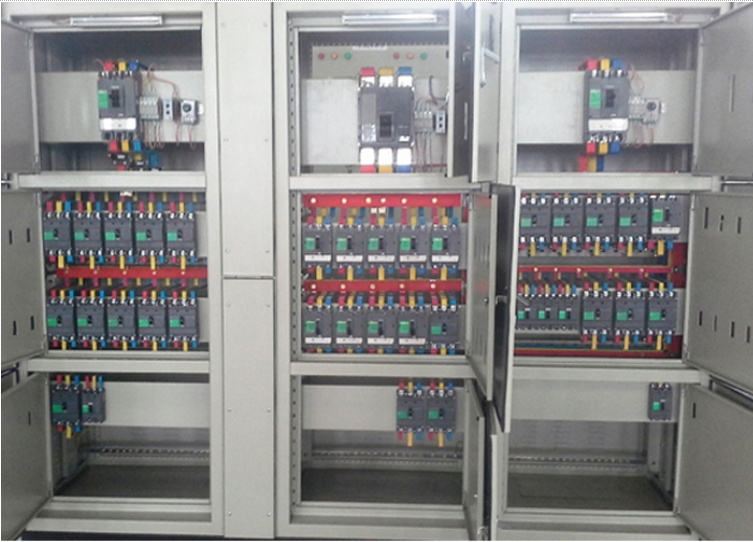

Tủ điện phân phối

Các tụ điện phân phối hiện nay trên thị trường đều được chế tạo theo tiêu chuẩn IEC 60439. Vỏ tụ điện được làm từ thép mạ kẽm và phủ một lớp sơn tĩnh điện. Các bộ phận khác của tủ như nắp tủ điện, lưng tủ, 2 bên hông tủ có thể tháo lắp linh hoạt, thuận lợi cho người vận hành, bảo trì sửa chữa sau này.

Tủ điện phân phối thường được ứng dụng trong những nhu cầu thiết kế trong nhà, để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu Module, được đặt cạnh nhau tạo thành một hệ thống phân phối điện bao gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

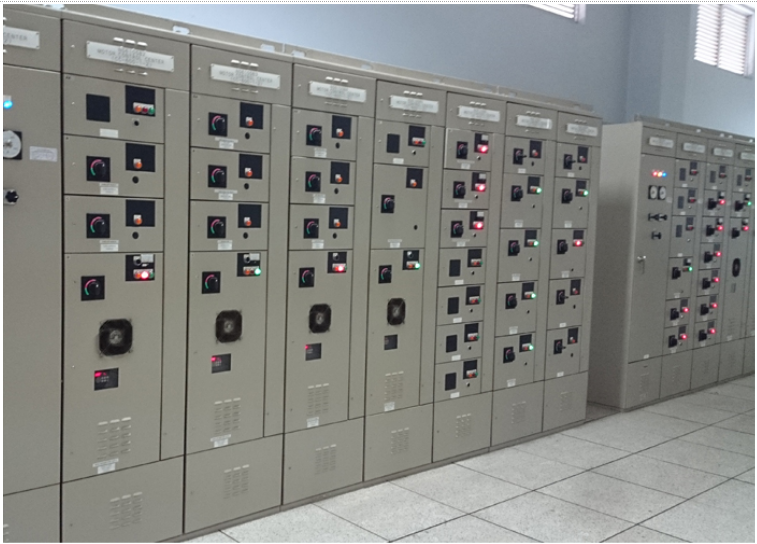

Tủ điện điều khiển trung tâm

Đây là loại tủ điện được dùng để điều khiển và bảo vệ động cơ trong công nghiệp, thủy lợi... Tủ điện điều khiển trung tâm chứa các thiết bị quan trọng như khởi động mềm, bộ biến tần, bộ khởi động, bộ khởi động trực tiếp, bộ khởi động sao/tam giác, bộ khởi động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.

Cũng giống như Tủ điện phân phối, tủ điện điều khiển trung tâm cũng có khung và nắp tủ được chế tạo từ thép mạ điện và phủ sơn tĩnh điện. Nguyên lý hoạt động của các tủ điện điều khiển trung tâm là:

Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.

Vận hành tại chỗ hoặc từ xa để thay đổi tốc dộ quay của động cơ.

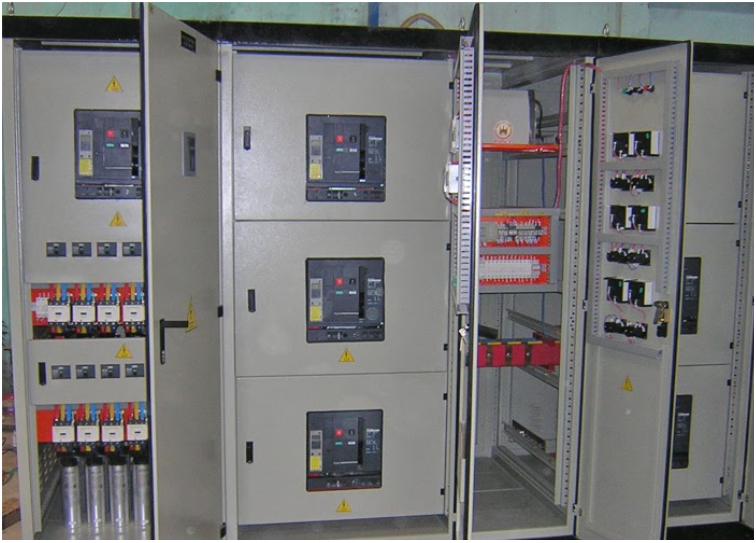

Tủ điện ATS (Tủ chuyển mạch)

Chúng ta sử dụng tủ điện này ở những nơi có phụ tải yêu cầu phải cung cấp điện liên tục. Có thể bạn sẽ quan tâm đến các thông số kỹ thuật này của Tủ điện ATS:

• Điện áp định mức: 380V/415V

• Dòng điện định mức: 1600A/2000A/3200A/6300A

• Thời gian chuyển mạch: 5 - 10 giây

Xem thêm: Tủ ATS là gì? Tìm hiểu về tủ ATS và quy trình vận hành

Tủ bù công suất

Đây là tủ điện dùng để bù công suất cho các phụ tải trong phân xưởng các dây chuyền sản xuất, các phụ tải thương mại, có công suất bù lớn đến 600kVAR. Phương thức điều chỉnh dung lượng bù và bảo vệ tụ đáp ứng các yêu cầu của khách hàng.

Cách chọn kích thước tủ điện

Để chọn được kích thước tủ điện chính xác, chúng ta cần tuân thủ 3 nguyên tắc sau:

• Đảm bảo tính an toàn

• Đảm bảo tính thẩm mỹ

• Đảm bảo tính tiết kiệm

Sau khi hiểu rõ được các thứ tự ưu tiên này, chúng ta sẽ tiến hành thực hiện các ước tính:

• Số lượng, kích thước các thiết bị điện hiện tại và tương lai gần sẽ đựng trong tủ điện. Việc xác định số lượng và kích thước này sẽ giúp bạn lựa chọn kích thước tủ điện vừa vặn, sử dụng hợp lý không gian, đáp ứng tốt các nhu cầu hiện tại và giải quyết các phái sinh khác trong tương lai.

• Bạn định đặt tủ điện ở đâu? Trả lời được câu hỏi này bạn sẽ có hướng xem sẽ chọn tủ điện trong nhà, tủ điện ngoài trời hay tụ điện chìm cho hợp lý.

Trên đây là những thông tin hữu ích về tủ điện cơ bản, kích thước và giá thành tham khảo của từng loại tủ điện. Bạn cũng có thể dựa vào những gợi ý của chúng tôi để có thể lựa chọn loại tủ điện tốt nhất cho nhu cầu của mình.
