MÁY BƠM TERYAIR VÀ CÁCH BƠM HOẠT ĐỘNG

CÁC THÀNH PHẦN CƠ BẢN CỦA MÁY BƠM TERYAIR VÀ CÁCH CHÚNG HOẠT ĐỘNG

Máy bơm màng đôi vận hành bằng không khí Teryair ( viết tắt AODD) hoạt động như thế nàoMột trong những công cụ mạnh mẽ nhất của ngành cũng là một trong những loại công nghệ đơn giản nhất bên trong các nhà máy .

Máy bơm màng đôi hoạt động bằng khí nén (AODD) có thể xử lý chất lỏng khắc nghiệt nhất trong môi trường khắc nghiệt nhất. Chỉ với một số bộ phận, máy bơm AODD vẫn hoạt động đáng tin cậy trong khi yêu cầu bảo trì ít. Chúng cũng linh hoạt và phù hợp với nhiều ngành công nghiệp—từ khai thác mỏ đến sản xuất thực phẩm và đồ uống.

Làm thế nào một cỗ máy đơn giản như vậy có thể giúp quá trình sản xuất diễn ra ở tốc độ cao nhất? Câu trả lời nằm ở các bộ phận của máy bơm.

MỖI BỘ PHẬN CỦA MÁY BƠM MÀNG QUAN TRỌNG NHƯ THẾ NÀO ĐỐI VỚI HOẠT ĐỘNG CỦA NÓ

Bằng cách hiểu những điều cơ bản về máy bơm AODD, bạn có thể đưa ra các lựa chọn giúp máy bơm AODD của mình hoạt động tốt nhất trong một ứng dụng cụ thể.

Đây là những bộ phận và thành phần cơ bản của máy bơm AODD:

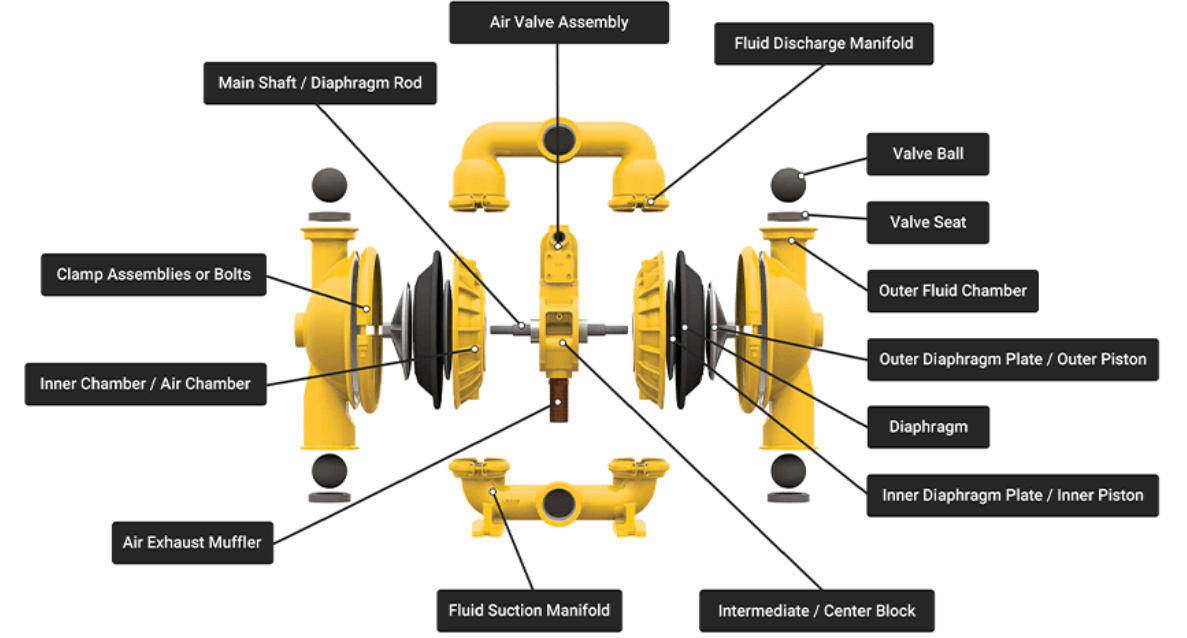

Sơ đồ linh kiện và chức năng của máy bơm màng đôi hoạt động bằng không khí (AODD)
THÀNH PHẦN BÊN CHẤT LỎNG
1.ỐNG HÚT/XẢ CHẤT LỎNG
Nó được bắt vít hoặc kẹp vào các khoang bên ngoài để tạo ra một con dấu và đường dẫn chất lỏng đi theo.
Các vòng đệm van/vệ ngồi tạo ra một lớp bịt kín không bị rò rỉ giữa các ống góp và buồng chất lỏng bên ngoài, cũng như đặt các bi van vào các lồng bi bên trong các ống góp.
2.BUỒNG CHẤT LỎNG BÊN NGOÀI
Đó là một phần của đường dẫn chất lỏng trong máy bơm.
Nó được gắn và bịt kín tại các ống góp hút và xả bằng các ghế và/hoặc đệm kín. Nó cũng được bịt kín giữa khoang bên trong/buồng khí bằng hạt của màng ngăn.
Nó tạo ra một khoảng trống nơi các màng chuyển động qua lại hút chất lỏng vào và sau đó đẩy nó ra mỗi bên để tạo ra hoạt động bơm.
3.MÀNG CHẮN
Chúng hoạt động như rào cản ngăn cách phía chất lỏng của máy bơm với phía không khí.
Các màng ngăn (trong thiết kế tiêu chuẩn) duy trì độ kín ở hai điểm:
1) Tại lỗ màng trung tâm bằng cách siết chặt các tấm màng trong và ngoài vào trục chính, bắt màng ngăn. Khi được vặn đúng cách, một con dấu không bị rò rỉ sẽ được tạo ra.
2) Vòng đệm cũng xuất hiện ở chu vi bên ngoài của màng ngăn, thường ở hạt bịt kín đúc sẵn hoặc từ các rãnh bịt kín trên buồng khí bên trong và/hoặc buồng chất lỏng bên ngoài. Việc bịt kín xảy ra do lực nén được tạo ra khi các bu lông buồng bên ngoài (bơm bắt vít) hoặc cụm dải kẹp lớn (bơm kiểu kẹp) được siết chặt.
Một số thiết kế màng ngăn PTFE liên kết kết hợp (đúc khuôn) các tấm màng bên trong và bên ngoài để không có lỗ trung tâm. Các màng ngăn liên kết này không yêu cầu các tấm màng riêng biệt và có thể được siết chặt bằng tay vào trục màng có ren. Thiết kế này là sự lựa chọn ưu tiên cho nhiều ứng dụng hóa học nguy hiểm.
Màng ngăn là thành phần động được kích hoạt (uốn cong) khi áp suất không khí được truyền phía sau màng ngăn ở phía hỗ trợ của máy bơm. Áp suất không khí được điều chế tác dụng lực lên phía không khí của màng ngăn, từ đó tác dụng lực tương đương lên chất lỏng được bơm.
Màng ngăn có nhiều loại vật liệu và thiết kế khác nhau để đáp ứng các nhu cầu ứng dụng cụ thể như khả năng tương thích hóa học, nhiệt độ, khả năng chống mài mòn và các yêu cầu chứng nhận. Tham khảo ý kiến ​​nhà sản xuất để biết thêm chi tiết.
4.TẤM MÀNG BÊN TRONG/BÊN NGOÀI
Chúng hoạt động cùng với các màng ngăn để tách phần chất lỏng của máy bơm khỏi phần không khí.
Các tấm được luồn vào trục chính/thanh màng, nén các màng ngăn và tạo ra vòng đệm kín khí và kín chất lỏng.
Các tấm màng ngăn cũng hỗ trợ các màng ngăn khi trục chuyển động qua lại, khiến chúng tạo ra chân không trên chất lỏng, hút chất lỏng vào buồng chất lỏng của máy bơm rồi đẩy nó ra ngoài.
5.CỤM KẸP HOẶC BU LÔNG
Chúng được sử dụng để lắp ráp các bộ phận của máy bơm; máy bơm có kiểu kẹp hoặc kết cấu bắt vít.
Kết hợp với các màng ngăn và đế van, chúng tạo ra một vòng bịt giữ chất lỏng trong máy bơm và tách phần không khí khỏi phần chất lỏng.
6.LINH KIỆN BÊN ĐỘNG CƠ  KHÍ
6.1 THANH KẾT NỐI TRỤC CHÍNH/MÀNG CHẮN
Nó kết nối các cụm màng (tấm bên trong/bên ngoài và màng ngăn).
Trục có thể là ren đực hoặc ren cái và nối với các tấm bên ngoài thông qua các ren đó.
6.2 BUỒNG BÊN TRONG/BUỒNG KHÍ
Nó giữ kín bằng các màng ngăn khi khí nén được đưa vào mỗi bên theo cách luân phiên. Điều này tạo áp lực lên mặt sau của màng ngăn, từ đó tạo áp lực lên chất lỏng.
VAN KHÍ
Nó dẫn khí nén vào một trong hai buồng khí để dịch chuyển cụm màng ngăn/thanh kết nối. Đồng thời, van khí đang chuyển không khí từ buồng khí đối diện, cho phép nó thoát ra khí quyển thông qua cổng xả khối trung gian/trung tâm.
6.3 KHỐI TRUNG GIAN/TRUNG TÂM
Nó thường dẫn hướng trục chính/thanh màng bằng vòng đệm và ống lót. Trục chính hoặc trục dẫn hướng (tùy thuộc vào thiết kế của nhà sản xuất), cung cấp áp suất luân phiên đến van khí để dịch chuyển ống van chính — điều này làm cho máy bơm chuyển động qua lại và tạo ra hoạt động bơm. Trong hầu hết các trường hợp, không khí cũng được thoát ra khỏi khối trung gian qua cổng xả và ra khỏi bộ giảm thanh xả khí.
6.4 BỘ GIẢM THANH XẢ KHÍ
Nó giúp giảm âm thanh của khí thoát ra từ máy bơm; nhiều loại, vật liệu và kích cỡ có sẵn. Bộ giảm thanh cũng có thể được tháo ra để khí thải có thể được đưa ra khỏi máy bơm, giúp máy bơm có thể chìm trong nước hoặc đơn giản là xả khí ra vị trí an toàn hoặc ra bên ngoài để giảm thêm tiếng ồn trong môi trường làm việc.
MÁY BƠM AODD HOẠT ĐỘNG NHƯ THẾ NÀO

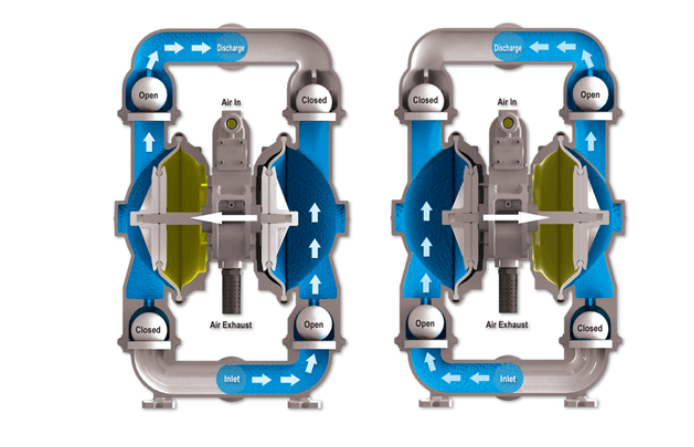

Bây giờ bạn đã biết về các thành phần cơ bản của máy bơm AODD, hãy cùng khám phá cách chúng hoạt động. Dưới đây là ví dụ về thiết bị AODD cắt rời cho thấy cách hoạt động của các bộ phận máy bơm chính.

Đồ họa cắt rời của Máy bơm AODD cho thấy cách hoạt động của các bộ phận và bộ phận của máy bơm

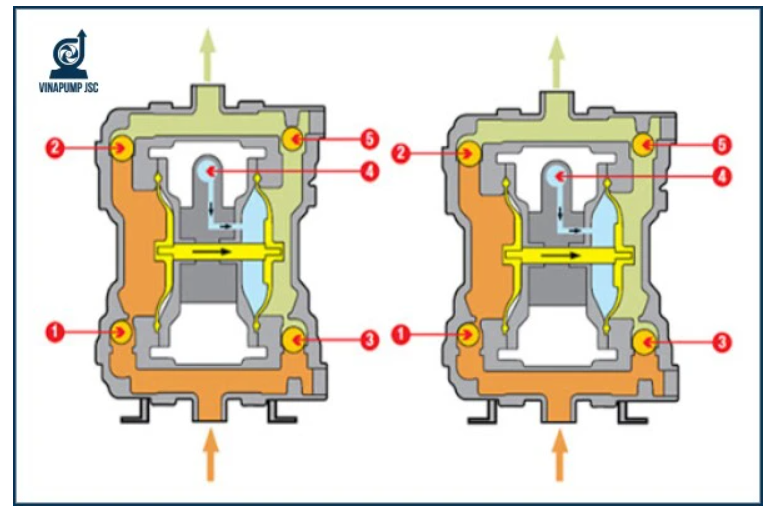

CHU TRÌNH HÚT
Khí nén tràn vào khoang trong bên trái làm cho màng ngăn đối diện tạo ra lực hút, nâng bi van dưới lên để hút chất lỏng ở đầu vào. Đồng thời, buồng dịch bên trái đang trong chu kỳ “xả”.

CHU KỲ XẢ
Khí nén tràn vào khoang trong bên phải, làm cho bi van trên mở ra và xả chất lỏng. Đồng thời buồng bên trái đang trong chu trình “hút”.

NHỮNG CÂN NHẮC QUAN TRỌNG VỀ THÀNH PHẦN MÁY BƠM
Khi chọn máy bơm cho một ứng dụng cụ thể, một số bộ phận máy bơm nhất định có thể tạo ra sự khác biệt lớn về hiệu suất tổng thể và thời gian chờ đợi giữa các lần hỏng hóc (MTBF).

NHỮNG QUẢ BÓNG VAN
Mẹo: Nên sử dụng bi van nặng/nặng khi bơm chất lỏng đặc, nhớt.

Bi van nặng sẽ cắt xuyên qua sản phẩm dày và ngồi nhanh hơn khi bơm chất lỏng đặc do trọng lực. Điều này sẽ cho phép máy bơm hoạt động hiệu quả hơn khi bơm chất lỏng đặc. Ví dụ, bi van bằng PTFE hoặc thép không gỉ nặng hơn nhiều so với bi van làm bằng Santoprene hoặc các vật liệu khác.

GHẾ VAN
Mẹo: Chọn ghế van chống mài mòn.

Khi bơm chất lỏng có tính ăn mòn, hãy cân nhắc sử dụng đế van được làm từ vật liệu chống mài mòn. Ví dụ, nếu bơm vật liệu gốm mài mòn, hãy thay thế các đế van cao su bằng thép không gỉ để giảm sự mài mòn liên quan đến các ứng dụng mài mòn. Đối với máy bơm nhựa, PVDF có khả năng chống mài mòn cao hơn so với polypropylen.

VẬT LIỆU PHÍA KHÔNG KHÍ (VAN KHÍ, PHẦN TRUNG TÂM / PHÍA KHÔNG BỊ ƯỚT CỦA MÁY BƠM)
Mẹo: Đối với mặt không khí của máy bơm, hãy chọn vật liệu tương thích về mặt hóa học với chất lỏng được bơm.

Chất lỏng được bơm không chỉ tiếp xúc với mặt bị ướt của máy bơm trong hầu hết các trường hợp. Chất lỏng chắc chắn cũng sẽ gặp phải phía không khí của thiết bị, do môi trường xung quanh máy bơm hoặc khi màng ngăn bị hỏng. Môi trường xung quanh có thể có khói hoặc máy bơm có thể bị văng hóa chất từ ​​quá trình này. Nếu đúng như vậy, thì bạn cần đảm bảo phía không khí (van khí, khối trung tâm, buồng khí, v.v.) cũng được làm bằng vật liệu xây dựng tương thích về mặt hóa học.

Điều này cũng đúng khi xảy ra hư hỏng cơ hoành. Khi màng ngăn bị hỏng, chất lỏng có thể tiếp xúc với mặt không khí của máy bơm và có thể gây hư hỏng nếu vật liệu ở mặt không khí không tương thích với chất lỏng được bơm.

Sử dụng vật liệu tương thích về mặt hóa học ở cả phía không khí và phía ướt sẽ kéo dài tuổi thọ và hiệu suất của máy bơm và, trong hầu hết các trường hợp, sẽ xứng đáng với chi phí trả trước bổ sung liên quan đến một số vật liệu phía không khí (chẳng hạn như thép không gỉ). Các thành phần bên không khí bằng kim loại và polypropylen cũng là những lựa chọn tốt để xem xét.

Máy bơm AODD có thể xử lý nhiều loại hóa chất, tốc độ dòng chảy và độ nhớt, đồng thời có thể hoạt động tốt trong nhiều ngành công nghiệp.

Mặc dù máy bơm màng rất dễ hiểu nhưng bạn càng biết nhiều về một số thành phần cụ thể của chúng thì bạn càng dễ dàng tìm được máy bơm tốt nhất cho ứng dụng của mình.

Khi lựa chọn đối tác bơm, quyết định rất dễ dàng. Trong gần 40 năm, Teryair đã sản xuất máy bơm AODD để đáp ứng những thách thức của các ngành công nghiệp trên toàn thế giới.

Cho dù bạn đang tìm kiếm một máy bơm mới hay cần các bộ phận và phụ kiện thay thế , bạn có thể tin tưởng vào chuyên môn và sản phẩm đã được chứng minh của Teryair.
