Bơm trục vít : Screw pump hoặc Progressive cavity pump
Bơm trục vít là loại bơm đang được sử dụng khá phổ biến trong công nghiệp. Chắc hẳn ai cũng thắc mắc vì không biết bơm trục vít là gì? Và để hiểu một cách đơn giản thì loại bơm này còn được gọi là bơm ruột gà. Đây là một loại dụng cụ được sử dụng chủ yếu trong các nhà máy ép thủy lực , sản xuất chế biến lương thực thực phẩm , xử lý nước thải...
Dùng để bơm những chất bơm có độ nhớt cao > 50 Cst

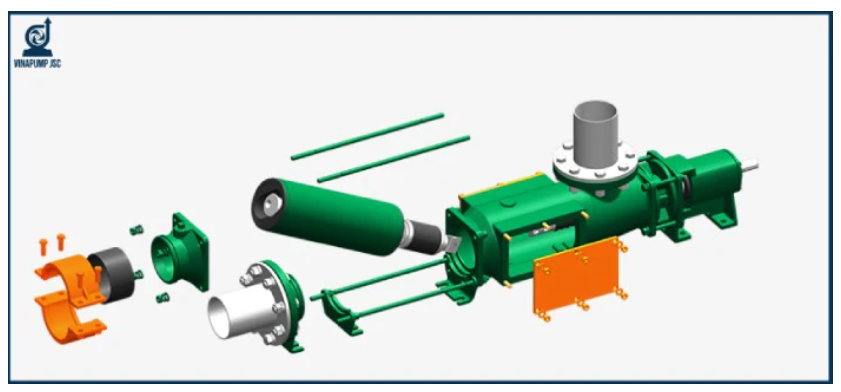

a. Cấu tạo:
Bơm có cấu tạo:
- Vỏ ngoài: Thường bằng gang, inox
- Trục bơm (Rotor): Thường bằng Thép không gỉ, Inox316, Alloy mạ crom
- Buồng bơm (Stator): Thường băng cao su NBR, EPDM, Nitriel, hoặc bằng kim loại.
- Khớp nối (Transmission and Joint): Trục các đăng đa hướng (Roto): Thép không gỉ
- Van an toàn: Relief valve hoặc by-pass valve ( tùy chọn )
b. Nguyên lý hoạt động;
https://www.youtube.com/watch?v=r4ygEQzBMP4
- Động cơ: Động cơ điện 1 pha hoặc 3 pha
Động cơ điện truyền chuyển động tới Roto trực tiếp hoặc gián tiếp qua hộp điều tốc 1
hoặc nhiều cấp (hộp số) hoặc dây đai
N=60.f/p ; n là số vòng quay đ.cơ, f là tần số dòng điện, p là số đôi cực từ)
+ Truyền động trực tiếp: Giảm chi phí nhưng chỉ dung cho những chất bơm độ nhớt
thấp, lưu lượng và áp suất không cao.
+ Truyền động qua hộp giảm tốc: Gear box: Có điều chỉnh tốc độ cơ hoặc dung với
biến tần. Lựa chọn tốt nhất, bơm bền, bơm được chất bơm có độ nhớt cao.
+ Truyền động qua dây đai: "Drive V-Belt”: Cồng kềnh, hiệu suất không cao, thường
xuyên phải bảo dưỡng căn chỉnh dây đai
Roto:
Roto bằng kim loại, quay với tốc độ thấp, giảm ma sát với Stator, tăng khả năng vận
chuyển chất lỏng có tỉ trọng và độ nhớt cao
Stator
Stator bằng cao su ôm khít roto, giúp buồng bơm được kín tạo áp lớn và lưu lượng
cao.
Đắc điểm chung của bơm trục vít
Lưu lượng nhỏ < 300m3/h với bơm 1 trục vít, < 500m3/h với bơm 2 trục vít. theo
Catalogue ROTO
- Áp xuất nhỏ và trung bình: (6-24)bar bơm 1 trục vít, (6-40)bar bơm 2 trục vít
- Chủ yếu dùng để bơm những chất bơm có độ nhớt cao > 100Cst
- Lưu lượng ít thay đổi khi cột áp thay đổi
- Có khả năng tự mồi
- Không chạy khô
- Lưu lượng thay đổi theo số vòng quay của bơm
- Thường hoạt động ở số vòng quay thấp < 400RPM.
- Một số loại nhỏ, áp suất thấp dùng để bơm chất bơm có độ nhớt thấp < 1000Cst có
số vòng quay 960RPM
- Bơm bị hỏng khi đầu xả bị tắc
- Hoạt động được cả 2 chiều quay nếu ko có van an toàn
Tính năng và ứng dụng: (Bơm trục vít)
- Có thể đảo ngược chiều bơm
+ Bơm hoàn toàn có thể đào ngược chiều hút xả (Kiểm tra van 1 chiều)
+ Lưu lượng không bị ảnh hưởng đảo chiều
+ Áp suất không thay đổi, không vướt áp suất thiết kế
- Lưu lượng tỉ lệ thuận với tốc độ
+ Lưu lượng tăng giảm tỉ lệ thuận theo tốc độ của quay Roto
- Không có van
+ Roto và Stator tạo thành buồng kín, không cho chất lỏng quay về khi bơm
dừng. Không cần van
+ Khi bơm hoạt động tạo ra áp suất lớn, sẽ thắng áp suất dư trong hệ thống, an
toàn chon bơm.
- Độ nhớt chất bơm lớn
- Hoạt động êm, độ ồn thấp
+ Khi bơm hoạt động, độ ồn lớn nhất là quạt của động cơ
- Chất lỏng không hóa hơi
+ Máy bơm có khả năng vận chất lỏng, chất khí hoặc hỗn hợp trên.
+ Bơm không thể chạy khô
- Không tác động lớn đến chất bơm
+ Chất bơm được di chuyển nhẹ nhàng trong các khoang bơm
- Có thể bơm chất bơm có chưa hạt dắn lên đến 28mm
+ Do chất bơm nằm trong khoang bơm, các hạt rắn có thể được vận chuyển mà
không ảnh hưởng đến bơm. Kích thước hạt rắn tối đa theo từng Model bơm.
- Lưu lượng chỉ bị ảnh hưởng nhẹ bới áp suất
+ Máy bơm hoạt động với độ trượt thấp
- Có khả năng từ mồi
+ Bơm có khả năng tự hút chất lỏng
+ Với các chất có độ nhớt cao, có thể cần đến 1 đường nước
- Nhiệt độ chất bơm lên đến 150oC
+ Stator được làm bằng vật liệu có tính đàn hồi, cho nhiệt độ bơm lên cao
- Cột áp hút cao: Đến 9m
+ Các khoang tạo ra giữa Roto và Stator cho độ kín rất cao, cho phép máy bơm
có thể hút sâu đến 9m
+ Tùy thuộc vào độ nhớt và tỉ lệ hạt rắn, độ hút sâu có thể giảm đáng kể
- Tỉ lệ chất rắn trong chất bơm cao
+ Tỉ lệ chất rắn lên đến % trong chất thải đô thị và 90% chất thải công nghiệp
+ Cần các dụng cụ (bơm hub) để nhồi các chất thải vào bơm
- Cách chọn bơm và các đường cong trong bơm trục vít

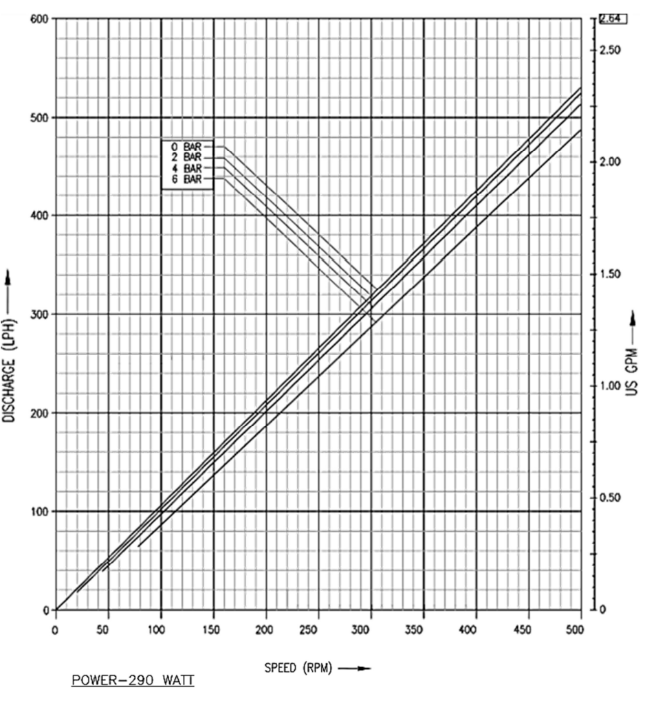

+ Xác định lưu lượng, cột áp thông qua bảng đường đặc tính của bơm
Thường có dạng cột lưu lượng Q, và tốc độ V đường đặc tính chính là tương quan của Q và V , Áp suất của bơm không ảnh hường nhiều đến lưu lượng .
Lưu lượng bơm trục vít phụ thuộc vào cỡ khoang trục vít , và tốc độ quay của Roto. Việc lựa chọn tốc độ quay của bơm rất quan trọng bạn nên tham vấn ý kiến của nhà sản xuất , bơm các chất nặng và có độ nhớt cao cần lưu ý điều này .
Những yêu cầu cần trả lời để lựa chọn loại bơm trục vít phù hợp
- Kiểu bơm ? "1 hoặc 2 hoặc 3 trục vít, kiểu truyền động, kiểu bơm có hope? Bơm
thùng phuy", bơm dầu có nhiệt độ cao, bơm áp cao
- Lưu lượng = (m3/h, lít/phút, lít/s, m3/p…)
- Cột áp= (mH20, bar, at, kg/cm2…)
- Chất bơm: ?
- Độ nhớt ?
- Nồng độ ?
- Nhiệt độ ?
- Tỷ trọng ?
- Thành phần hạt rắn có ? không ? có thì bao nhiêu ?
- Vật liệu: Roto, Stator, Bơm có yêu cầu VSATTP không ?
