Sơ đồ cách lắp đặt máy bơm nước gia đình Chuẩn Nhất (Bản Mới)

Máy bơm nước gia đình là một thiết bị dân dụng phổ biến trong gia đình. Việc am hiểu về cách lắp đặt cũng như hiểu được sơ đồ lắp đặt máy bơm nước gia đình sẽ giúp ích bạn rất nhiều trong sinh hoạt hàng ngày, nhất là với những anh chồng trụ cột gia đình. Ngay cả với những chị vợ cũng nên biết một chút để phòng những lúc chồng đi xa hay giám sát thợ lắp đặt cho gia đinh mình nhé!

Bạn đọc quan tâm

- Sơ đồ mạch điện máy bơm nước 3 pha, các thành phần chính

- Sơ đồ quấn dây máy bơm nước chi tiết nhất (Có Công Thức)

Sơ đồ lắp đặt máy bơm nước gia đình

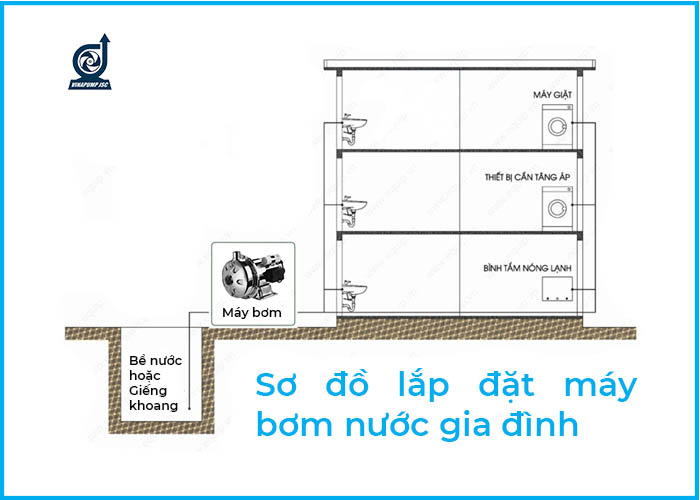

Đây là hình ảnh mô tả đơn giản và chính xác nhất một sơ đồ lắp đặt máy bơm nước gia đình. Bạn có thể dễ dàng nhận thấy, máy bơm sẽ được đặt gần với bề nước hoặc giếng khoan. Từ máy bơm, sẽ kết nối trực tiếp các đường ống nước dẫn tới những ứng dụng nước trong gia đình như vòi nước, vòi hoa sen, bình nóng lạnh, máy giặt...

Cách lắp máy bơm nước gia đình

Chọn vị trí lắp đặt máy bơm

Một trong những công đoạn quan trọng để lắp đặt máy bơm đó là nhìn ngắn trong nhà vị trí không gian đặt máy bơm cho phù hợp, an toàn. Hãy theo sát các ý chúng tôi đưa ra bên dưới nhé!

• Hãy lựa chọn khu vực rộng rãi, sạch sẽ để máy có thể vận hành tốt và dễ dàng cho quá trình bảo trì, sửa chữa của chúng ta.
• Chọn nơi bằng phẳng, không gồ ghề. Khi hoạt động, bơm sẽ có sự rung lắc nhất định, nếu đặt ở nơi gồ gồ, có độ dốc cao thì dễ xảy ra tình trạng máy bơm bị lật úp, đổ, gây nguy hiểm cho thiết bị và cả hệ thống điện.
• Nên đặt máy bơm ở vị trí khô ráo, có mái che, tránh mưa gió. Motor máy bơm được thiết kế ở phía ngoài, gần như không được bảo vệ hay che chắn để chống nước. Vậy nên nếu đặt máy bơm ở nơi dễ bị nước xâm nhập, thì hệ thống động cơ sẽ có nguy cơ bị chập cháy rất cao.
• Để ngăn chặn hiện tượng chập điện, điện dẫn truyền xuống mặt đất gây nguy hiểm cho con người, nên lắp máy bơm nước vào giá đỡ, chân đế chắc chắn và cao hơn mặt đất khoảng 5cm. Việc làm này còn khắc phục được hiện tượng rung lắc ở máy bơm.

Lên sơ đồ lắp đặt

Nào, hãy bắt tay vào thiết kế hệ thống dây điện.

Nhìn vào ảnh minh họa phía trên, chúng ta sẽ cùng nhau lên sơ đồ lắp đặt mạch điện nhé. Một lưu ý nhỏ là bạn nên sử dụng Aptomat CB ngắt tự động. Thiết kế đường dây điện bằng cách đấu nối trực tiếp vào hệ thống điện trong nhà. Chú ý không nên sử dụng phích cắm, ổ điện vì những vật dụng này có giới hạn công suất tải. Việc dùng phao điện đặt trên bồn được khuyến khích vì nó sẽ giúp các hộ gia đình chẳng bao giờ lo hết nước trong bể mà quên không bơm hay nước trong bể đầy mà chưa kịp tắt. Phao điện sẽ giúp bạn tất cả, hoàn toàn tự động một cách thông minh.

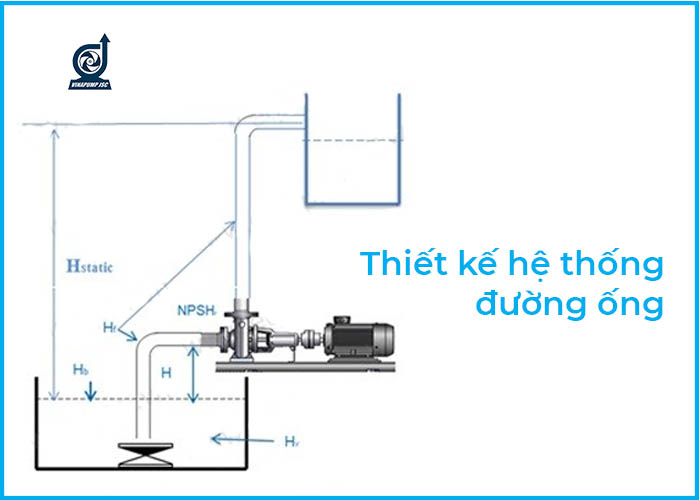

Tiếp đến, chúng ta sẽ thiết kế đường ống nước.

Chú ý 3 điểm trong ảnh minh hoạt trên: Vị trí bể nước giếng khoan, vị trí đặt bơm và bể chứa nước. Chiều cao từ điểm này đến điểm kia phải được đo đạc kỹ lưỡng, tránh sai số nhiều. Đây sẽ là dữ liệu giúp bạn chọn được loại bơ phù hợp, có khả năng hút sâu ở độ cao thực tế và khả năng đẩy cao tương đương với chiều cao từ bơm đến bể chứa nước.

Phải lưu ý lựa chọn ống dẫn nước có kích thước bằng với đầu ra và đầu vào của máy bơm, hạn chế sử dụng ống co vì làm áp lực nước bị giảm. Khảo sát thực tế và vẽ sơ đồ đường ống ra giấy, hãy tối ưu sao cho các đường ống dẫn là đường thẳng, tránh các đường gấp khúc hoặc quá quanh co.

Kiểm tra lại hệ thống điện và ống dẫn

Sau khi quá trình lắp đặt kết thúc, đừng nôn nóng cho máy hoạt động ngay. Hãy dành ra 10p để đi kiểm tra lại toàn bộ mọi thứ, từ hệ thống điện đến ống dẫn nước. Hãy đảm bảo không có sai sót gì trong quá trình lắp đặt.

Kiểm tra kỹ rồi, giờ chúng ta mới cho máy bơm hoạt động để xem tình trạng vận hành. Nếu máy chạy êm, nước xả đều, tốc độ ổn định thì là quá trình lắp đặt kết thúc. Chúc mừng bạn!

• Có thể bạn quan tâm :

Cách tính lưu lượng nước của máy bơm chuẩn xác

Sơ đồ lắp máy bơm nước tăng áp Chuẩn Đét, xem là làm được

Lưu ý kỹ thuật lắp đặt máy bơm nước

Trong suốt quá trình làm việc với khách hàng cùng các kiến thức nghiên cứu chuyên môn, chúng tôi có đúc kết một vài lưu ý với kỹ thuật lắp đặt máy bơm nước, bạn có thể tham khảo để tránh tối đa những sự cố không mong muốn khi tự lắp đặt máy bơm nước tại nhà:

• Một điện thế phù hợp với máy bơm sẽ giúp nó hoạt động với công suất đối đa và duy trì được tuổi thọ bền lâu. Nếu bạn dùng máy bơm động cơ điện 1 pha, hãy trang bị điện thế 220V cho nó, còn nếu là máy bơm điện 3 pha, bạn biết phải cung cấp gì cho chiếc máy bơm của mình rồi chứ? Ngoài ra, bạn còn phải lưu ý đến công suất dây điện sử dụng phải đúng với công suất tải của máy bơm nước. Tiếp đó, hãy lắp một cầu dao tự động và dẫn truyền xuống đất cho máy bơm để đề phòng trường hợp máy bị rò điện, gây nguy hiểm đến mọi người.
• hãy đảm bảo hệ thống đường ống của cả đầu ra và đầu vào của máy bơm phải thật kín. Rò rỉ là không được phép xảy ra. Hãy thường xuyên kiểm tra đường ống nhé, tình trạng rò rỉ đường ống nếu để lâu sẽ dẫn đến hỏng máy bơm.
• Đường ống đầu ra phải có đường kính đúng bằng đường kính đầu xả của máy bơm. Nghĩa là vào ra sao, ra y vậy đó! hạn chế dẫn đường ống ra lòng vòng,  gấp khúc để  tăng hiệu suất của bơm. Hệ thống đường ống đơn giản và thẳng sẽ giúp ích rất nhiều khi bảo dưỡng hay sửa chữa. Một vòi khóa ở đầu ra của máy bơm sẽ là “cửa thoát hiểm” cho gia đình nếu chẳng may máy bơm gặp sự cố cần ngưng hoạt động để sửa chữa. Vậy nên, đừng tiếc của mà hãy lắp thêm 1 cái khóa nhé.
• Cần chú ý đến bộ phận Luppe của bơm (chõ bơm nước) cần đặt cách đáy và thành bể, nên có lưới để tránh rác, cặn làm nghẹt, hư máy. Luppe rất quan trọng, đừng quên lắp nó vào đầu của máy bơm nhé.
• Hãy lắp Hệ thống nước mồi được đúng theo sự chỉ dẫn của nhà sản xuất. Nếu bạn bỏ qua bước nào đó, thì hậu quả sẽ rất khôn lường đó.
• Khi lắp đặt máy bơm nước, lắp máy bơm càng gần nguồn nước càng tốt. Cần phải lắp chắc chắn, không để máy bị rung khi vận hành.
