Tụ bù 1 pha 220V là gì? Công thức tính bộ tụ bù 1 pha Chuẩn Xác Nhất

Tụ bù một pha 220V đã trở nên quá quen thuộc với các hệ thống lưới điện dân dụng và công nghiệp. Tụ bù một pha có khả năng ổn định dòng điện, tránh sốc điện đột ngột, đảm bảo an toàn tuyệt đối với dòng 220V. Chúng giúp giảm thiểu sức nóng, kéo dài tuổi thọ cho các thiết bị điện, tiết kiệm đến 45% công suất hao phí, hóa đơn tiền điện nhờ đó mà được giảm đi. Trong bài viết này, chúng ta sẽ đi tìm hiểu kỹ hơn về bản chất tụ bù một pha 220V là gì? Công thức tính tụ bù một pha và những loại tụ bù phổ biến dùng gia đình.

Tụ bù một pha 220V là gì?

Tụ bù dựa vào hiệu điện thế chia ra thành tụ bù hạ thế, trung thế và cao thế. Tụ bù 1 pha 220V là một dạng tụ bù trung thế. Nó gồm 2 vật dẫn được đặt gần nhau và được ngăn cách bởi một lớp cách điện (lớp này được gọi là điện môi).

Tụ bù một pha 220V có chức năng tích trữ và phóng điện trong toàn bộ mạch điện. Khả năng tích trữ điện của tụ bù được đo lường bằng điện dung. Điện dung của tủ tụ bù được tính bằng thương số giữa điện tích và hiệu điện thế giữa hai bản của nó.

>>>> Cấu tạo và nguyên lý hoạt động của tụ bù tiết kiệm điện

>>>> Top 3 bơm chân không vòng nước EU tốt nhất hiện nay.

Công thức tính tụ bù một pha

Đến khi bạn biết đến lợi ích của tụ bù một pha thì hẳn bạn rất muốn lắp nó cho hệ thống điện của gia đình. Vậy để lắp tụ bù một pha, bạn cần biết công thức tính tụ bù một pha để lựa chọn thiết bị cho phù hợp.

Năm 2014, Bộ công thương ban hành thông tư 15/2015/TT-BCN quy định về mua, bán công suất phản kháng được tóm tắt như sau:

Khi bên mua điện có trạm biến áp riêng hoặc không, nhưng nếu có công suất sử dụng cực đại đăng ký tại hợp đồng mua bán điện từ 40kW trở lên và có hệ số công suất cos phi <0.9 thì phải mua công suất phản kháng. Trong đó, hệ số công suất cos phi dùng để xác định việc mua công suất phản kháng của bên mua điện tính trên cơ sở dữ liệu đã được đo đếm tại công tơ điện năng trong một chu kỳ ghi chỉ số công tơ.

Trường hợp bên mua điện có công suất sử dụng cực đại, đăng ký tại hợp đồng dưới 40kW nhưng có công suất sử dụng điện thực tế cực đại từ 40kW trở lên trong 3 chu kỳ ghi chỉ số công tơ liên tiếp thì bên mua điện thuộc đối tượng phải mua công suất phản kháng kể từ chu kỳ ghi số kế tiếp của 3 chu kỳ ghi chỉ số trên.

Bên mua điện phải thanh toán tiền công suất phản kháng cùng kỳ với tiền mua điện năng hữu ích. Hóa đơn mua công suất phản kháng thực hiện theo quy định của Bộ tài chính.

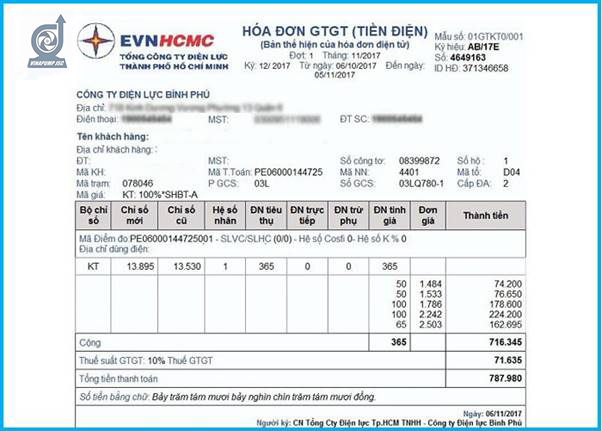

Đây là một hóa đơn tiền điện có hệ số cosfi = 0, nên với các chỉ số trên hóa đơn này, gia đình sẽ không cần phải lắp tụ bù.

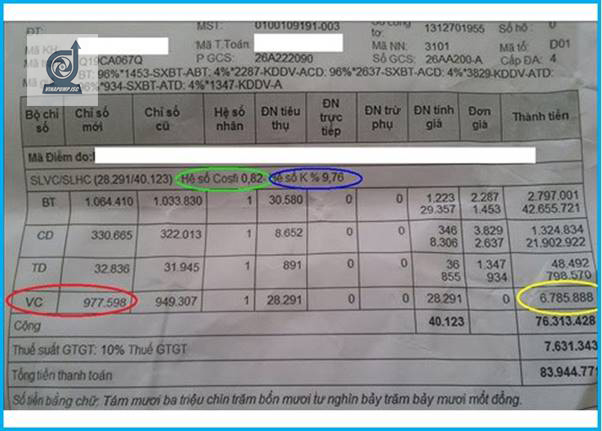

Còn đây là một hóa đơn điện có hệ số Cosfi = 0.82. Số tiền được khoanh màu vàng là số tiền mà bạn sẽ bị mất thêm do thất thoáng và chưa lắp tụ bù để bù công suất phản kháng. Số tiền này được tính như thế nào?

(2.797.001 + 42.655.721 + 1.324.834 + 21.902.922 + 48.492 + 798.570)x9.76% = 6.785.888 đồng.

Điển hình như  hóa đơn tiền điện trên  thì hệ số Cosfi sau khi được tính toán là 0.82 với công suất tải của nhà máy đạt 800Kw. Lượng công suất cần bù :

Ta có công suất tải là P = 800 (KW).

Hệ số công suất trước khi bù là cosφ1 = 0.82 → tgφ1 = 0.7

Hệ số công suất sau khi bù là Cosφ2 = 0.95 → tgφ2 = 0.33 Vậy công suất phản kháng cần bù là Qbù = P ( tgφ1 – tgφ2 )  Qbù = 800( 0.7 – 0.33 ) = 296 (KVAr)

Với lượng công suất cần bù là 296 (Kvar) nhà máy trên chỉ cần lắp đặt tủ tụ bù 300Kvar thì sẽ không cần đóng tiền phạt do công suất vô công hàng tháng nửa. Chi phí lắp đặt tủ tụ bù 300Kvar trên thị trường hiện nay khoảng 45 triệu

Những loại tụ bù gia đình phổ biến

#1 Tụ bù tiết kiệm điện ICEVN thế hệ III

Hiện nay, đây là loại tụ bù được nhiều gia đình tin dùng. Những tiện ích mà sản phẩm mang lại khiến nó có mặt ở hầu hết các gia đình. Theo đó, tụ bù tiết kiệm điện từ 30% - 40% điện năng và nâng cao tuổi thọ cho các thiết bị điện dân dụng.

Với loại tụ bù tiết kiệm điện ICEVN thế hệ III này, các hộ gia đình có thể giảm thiểu được chi phí cho hóa đơn tiền điện mỗi tháng. Đồng thời, không phải thường xuyên thay các đồ dùng, thiết bị điện của gia đình như trước đây nữa. Theo cập nhật của chúng tôi, tụ tù loại này hiện có giá  dao động khoảng 500000 - 600000 đồng.

#2 Tụ bù tiết kiệm điện 50A

Đây là sản phẩm sử dụng đơn giảm, tiện lợi, tính an toàn cao và phù hợp với mọi hộ gia đình. Tụ bù tiết kiệm 50A có khả năng tiết kiệm điện từ 25% - 35% và tăng khả năng truyền tải của đường dây dẫn điện. Giá thành của tụ bù tiết kiệm điện 50A này gia động khoảng 230000 - 350000 đồng.
