Ứng dụng bộ điều khiển xử lý nước cho hệ thống châm hóa chất

Ứng dụng bộ điều khiển xử lý nước cho hệ thống châm hóa chất

1.  Tình trạng nguồn nước cấp và phương án xử lý nước tại Việt Nam

Nguồn nước cấp có các đặc tính khác nhau tùy theo từng khu vực, theo đó là những phương án xử lý nước cấp tùy vào các nơi như sau:

• 1) Miền Bắc: Độ dẫn điện, Độ cứng, Độ kiềm và Silica đều tương đối cao, gây ra xu hướng đóng cặn nghiêm trọng. Để ngăn chặn vấn đề này, xử lý bằng hóa chất được áp dụng, nhưng tiết kiệm nguồn nước cấp cũng là điều cần thiết.
• 2) Miền Trung: Độ cứng và độ kiềm khá cao, nhưng nồng độ Silica thấp và có nồng độ cô đặc cao, giúp tiết kiệm được nguồn nước cấp. Nước cấp ở khu vực bờ biển có vấn đề về độ mặn nghiêm trọng, đôi khi nguồn nước chứa clorua cao, nó có nguy cơ ăn mòn cao, ăn mòn mạnh và cần phải hạn chế xả đáy
• 3) Miền Nam: Một số khu vực có Độ dẫn điện và Độ kiềm rất cao, nhưng các khu vực chính có chất lượng nước cấp khá tốt. Nước có thể đạt được hệ số cô đặc cao, nhưng cho thấy có xu hướng ăn mòn. Ức chế ăn mòn và xử lý vi sinh là các phương pháp cần thiết.

Tùy vào tình trạng nguồn nước cấp mà chúng ta có thể đưa ra các giải pháp cụ thể, dưới đây là tổng hợp 1 số giải pháp để xử lý nước bằng hóa chất dự trên tỉ lệ của tổng cứng, độ kiềm và Silica:

Và để sử dụng hóa chất 1 cách hợp lý, Bộ điều khiển xử lý nước là 1 thiết bị tuyệt vời giúp việc châm hóa chất được chính xác và tự động mà không cần quá nhiều tác động từ con người.

2.  Các loại thiết bị điều khiển:

2.1pH/ORP (pondus hydrogenii - dissolved Oxygen):

pH "pondus hydrogenii" là chỉ số đo độ hoạt động của các ion “hiđrôni” H₃O⁺ (H+) trong dung dịch.

Trong các hệ dung dịch nước, để đánh giá độ axit hay độ kiềm của dung dịch người ta dựa vào ion “hiđrôni” (H+), để tránh ghi nồng độ ion “hiđrôni” (H+) với số mũ âm người ta dung giá trị pH với quy ước.

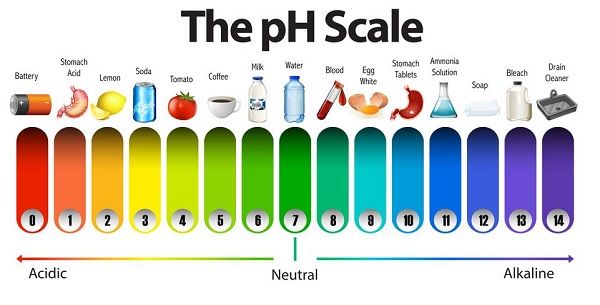

Các dung dịch nước có giá trị pH

pH = 7: Môi trường trung tính

pH > 7: Môi trường kiềm

pH < 7: Môi trường axit

Thang đo pH thường dung từ 1-14

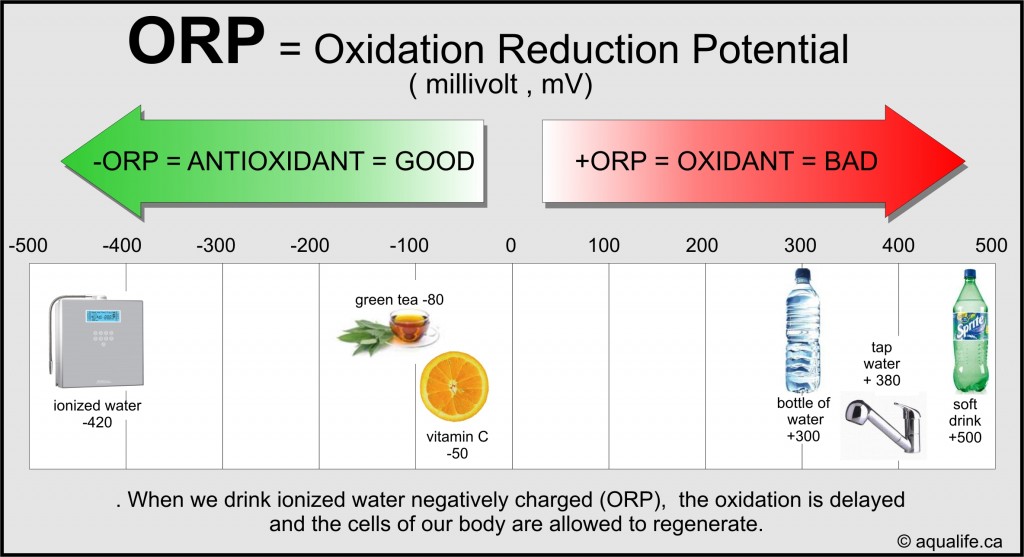

2.2ORP “Oxygen Reducton Potential” là đo khả năng oxy hóa của một chất hoặc khử các chất khác. Chỉ số ORP được đo bằng đơn vị milivolts "mV"

chỉ số orp là gì - 1chỉ số orp là gì

Chỉ số ORP dương cho thấy một chất là tác nhân oxy hóa. Giá trị ORP càng cao nó càng bị oxy hóa. Như vậy, một chất có chỉ số ORP là +400 mV sẽ bị oxy hóa gấp 4 lần so với một chất có chỉ số ORP là +100 mV.

Chỉ số ORP âm chỉ ra rằng một chất là chất khử. Giá trị ORP càng thấp, nó càng chống oxy hóa. Như vậy, một chất có chỉ số ORP là -400 mV có khả năng chống oxy hóa gấp 4 lần so với một chất có chỉ số ORP là -100 mV.

Hầu hết các loại nước, bao gồm nước đóng chai và nước máy là tác nhân oxy hóa vì giá trị ORP của chúng là dương.

Nước ion hóa kiềm là một chất chống oxy hóa, vì nó có giá trị ORP âm và nó có thể cho đi các điện tử để trung hòa các tác động có hại của các gốc tự do trên cơ thể. Hầu hết các loại nước khác là tác nhân oxy hóa vì ORP của chúng là dương tính.

Để đo độ pH trong nước cấp hay nước thải người ta dùng thiết bị kiểm soát pH được gọi là Mestar Controller do hãng Cheonsei – Korea sản xuất và Vinapumpjsc cung cấp

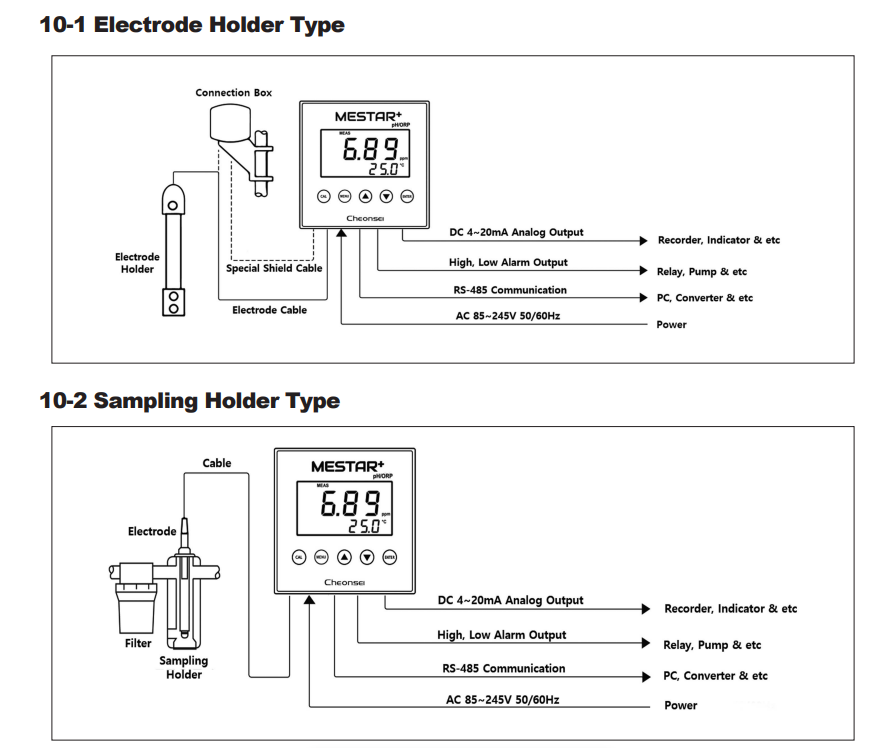

Mestar Controller: Là bộ điều khiển kỹ thuật số tích hợp vi xử lý. Nó có thể được sử dụng & kết hợp mạch với các thiết bị bên ngoài thông qua tiếp điểm đấu nối bên ngoài của Đầu vào, đầu ra và các tùy chọn khác. Nó có thể được thiết lập theo điều kiện sử dụng mong muốn bằng cách cài đặt thẻ bù nhiệt độ & thẻ giao tiếp khác.

Bộ điều khiển này thiết kế cho cáp được bảo vệ cách điện cao. Nếu bạn cần kéo dài cáp điện cực, không sử dụng cáp thông thường trên thị trường và sử dụng cáp bọc cách điện cao của nhà sản xuất cùng loại.

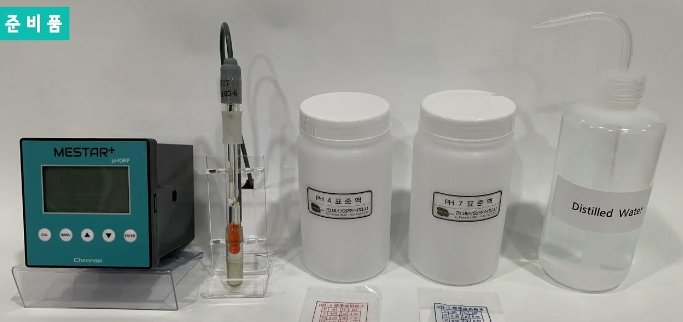

Các thành phần của thiết bị đo Mestar Contrller:

Bộ điều khiển pH/ORP (Digital Contrller: 1 cái)

(Bao gồm: Giá treo máy SPC-1 M4X110 và tài liệu hướng daxn sử dụng)

Phụ kiện kèm theo:

Điện cực:        GS-5 (dùng cho Mestar HS1)        1pc

Hộp đấu nối:        Bọc phim chống tính điện        1pc

Cáp truyền tín hiệu:    Cáp cách nhiệt chuyên dụng        20m

Ống bảo vệ điện cực:    Vật liệu PP, tiêu chuân phi 34x1m    1pc

Giá cho ống bảo vệ:    Vật liệu PVC                1pc

KCL dạng bột hoa tan:    3.3mol/123g                1tui

Lọ đựng KCL:        Thể tích 500cc, vật liệu: PP        1pc

Cooscs đựng KCL:    Thể tích 500cc, vật liệu: PP        2pc

Bột mẫu:            pH7 và pH4                    2pc

Màn hiển thị:     LED hoặc LCD 3 ½’

Dải hiển thị:        pH        -1.00 – 15.00pH

ORP        -1999 – 1999mV

Dải đo:        pH        0.00 -14.00pH

ORP        -1999 -1999 mV

TEMP     -10.0 – 100oV (Option)

Sai số:         pH        0.01 pH

ORP        1mV

TEMP     0.1oC/0.5oC

Màn hiển thị:    Mestar – H    3 ½’  Hiển thị LED

  (Tùy chọn)        Mestar – P     3 ½’ Hiển thị LCD (đèn nền LED)

Báo hiệu:        Thiết lập: 2 mức

High – Cao hơn điểm giới hạn và  LOW – Thấp hơn điểm giới hạn

Dải bù nhiệt:    Auto/ Manual 0 – 100oC

Phương thức hiệu chỉnh:    2 ngưỡng 0 - pH7, (pH4  hoặc pH9 Hiệu chỉnh)

Tín hiệu ra:        pH/ ORP    DC 4-20mA 2 kênh pH và ORP

TEMP – Lựa chọn thêm (liên hệ)

Bộ nhớ:        EEPROM

Giao tiếp:        RS-422 hoặc tùy chọn khác

Nguồn nuôi:        AC110 – 220V/50hz/3W

Vị trí lắp đặt:    Trong nhà hoặc ngoài trời có mái che

Điện cực:

Dùng đo pH

GS-5        Sensor Thủy tinh pH “nhiệt độ <40oC” + 5 m cable + 3.3 Mol KCL

GSH-5    Sensor Thủy tinh pH  “nhiệt độ <80oC” + 5 m cable + 3.3 Mol KCL

Dùng đo ORP

MS-5        Glass Sensor ORP “nhiệt độ <40oC” + 5 m cable + 3.3 Mol KCL



- Công dụng của thiết bị đo Ph/ORP là dùng đo ph hoặc ORP trong nước, nước thải

- Cấu tạo của thiết bị gồm 2 phần

+ Phần thiết bị hiển thị và điều khiển họi là Ph Controller, chính là Màn hiển thị: LED hoặc LCD 3 ½’   (Hiển thị đèn LED hoặc đen trắng với màn LCD)

+ Phần điện cứ: 1 loại điện cực dùng đo pH là GS5 đo nhiệt độ dưới 40oC hay GSH5 đô nhiệt độ 80Oc VÀ MS-5 chuyên dùng đo ORP



- Thiết bị này hay dùng cho: Trạm xử lý nước cấp (nước uống), trạm xử lý nước thải

3.   Ưu điểm khi sử dụng Bộ điều khiển xử lý nước

• Dễ sử dụng & linh hoạt: Tất cả các hệ thống này bao gồm các tính năng dễ sử dụng như điều khiển dựa trên phần mềm, điều khiển dựa trên web, ứng dụng điện thoại thông minh, được kết nối bằng các đường truyền không dây, hoặc có thể sử dụng bảng điều khiển tại chỗ.
• Tiết kiệm chi phí: Bộ điều khiển xử lý nước giúp tiết kiệm chi phí bằng cách hạn chế lãng phí nước và điện. Các thiết bị này điều chỉnh chính xác lượng năng lượng được sử dụng để tránh việc sử dụng nước / điện không cần thiết.
• Tự động hóa: Một ưu điểm đáng chú ý khác với các thiết bị này là chúng tự điều chỉnh, loại bỏ các hoạt động thủ công với công tắc hẹn giờ, giảm thiểu sự thiếu chính xác của việc theo dõi các bể chứa nước theo phương pháp thủ công. Mực nước và chất lương luôn được duy trì ở mức phù hợp nhờ hoạt động tự động của các thiết bị này.

4.   Ứng dụng của Bộ điều khiển xử lý nước

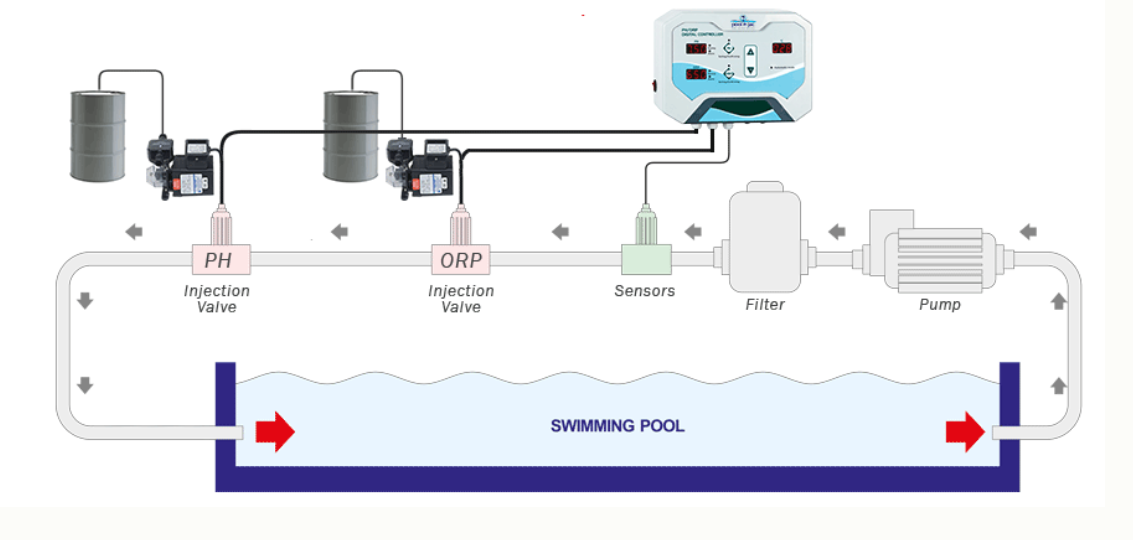

Bơm định lượng hóa chất chỉ có thể định lượng hóa chất cho một số thứ như tốc độ dòng chảy, pH, ORP, v.v., Vì vậy bơm cần 1 bộ não để kiểm soát liều lượng và quản lý toàn bộ hệ thống. Đó là Bộ điều khiển xử lý nước. Ngoài ra bộ điều khiển có thể hiển thị kết quả cụ thể hơn như là bao nhiêu hóa chất đã được đưa vào hệ thống và xác nhận hiệu suất.

Nhờ các cảm biến mà Bộ điều khiển xử lý nước có thể sử dụng linh hoạt trong nhiều hệ thống xử lý khác nhau, từ cơ bản đến nâng cao. Các thông tin đo được sẽ hiện thi kết quả qua biểu đồ và có thể quản lý từ xa, giúp tiết kiệm thời gian phân tích và kiêm tra hệ thống.

Bộ điều khiển xử lý nước đang dần trở nên phổ biến trong các hệ thống xử lý nước tiên tiến hiện nay nhờ vào các tính năng vượt trội và hiện đại.
